基于Web的三维数据轻量化可视化系统 Simright 3DLite

2020-10-18

目前主流的商业软件安装包动辄几十个GB,仿真结果文件也往往达到了几百的GB的量级,对软件的安装维护、仿真结果的存储、仿真后处理、仿真报告的编写与查看等等,都带来一系列的不便。

数巧自主研发的三维数据轻量化系统(Simright 3DLite)主要包含三个模块

  • Simright Datakit: 三维模型格式转换与压缩 (支持主流CAD模型、CAE模型、CAE结果)
  • Simright Viewer PRO: 在线三维模型查看(包含三维查看、几何测量、轻量化后处理等功能)
  • Simright Composer: 在线仿真报告系统(在线模板维护、自动报告生成、在线报告编辑、在线报告查看)

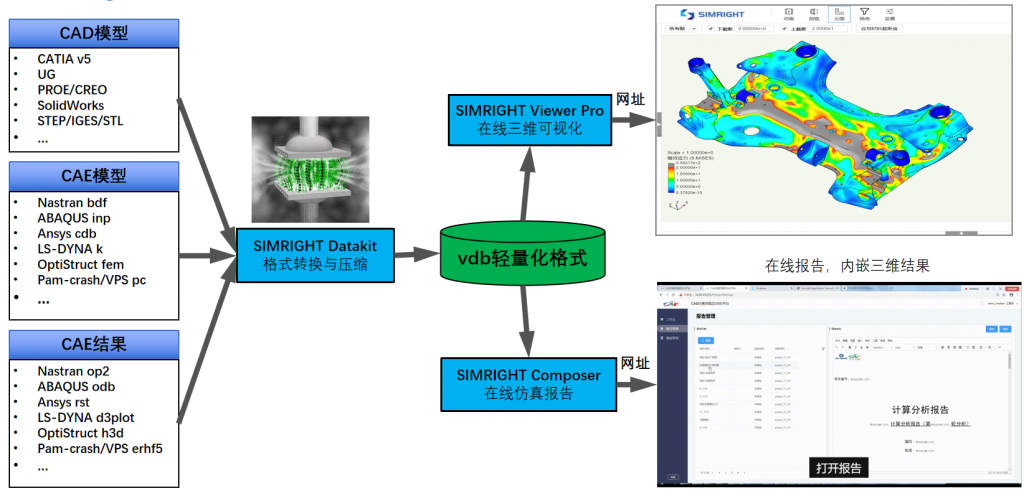

Simright 3DLite的工作流程如下:

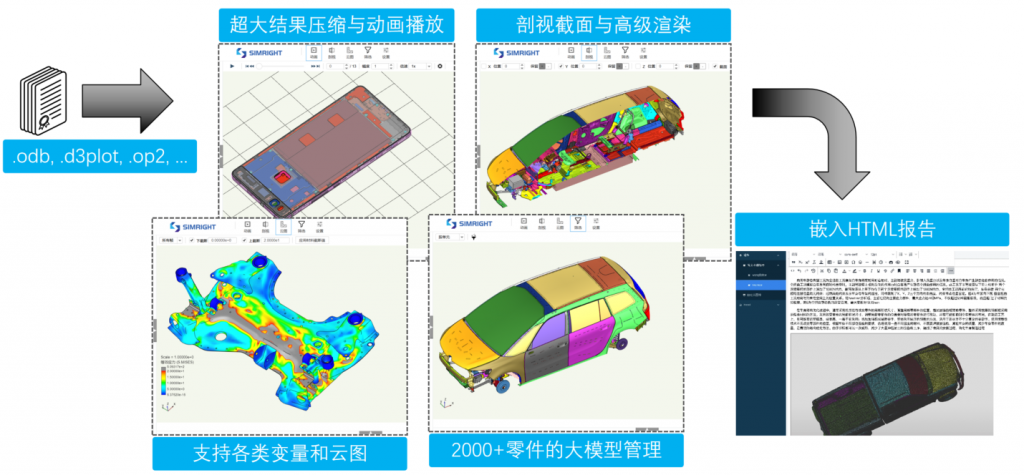

数巧在线三维模型查看软件 Simright Viewer PRO (简称SVP),主要特点如下:

  • 基于Web的轻量化显示与分享,无需安装客户端或者浏览器插件
  • 支持云图、动画、剖视等常见后处理
  • 支持所有主流CAE模型:  Nastran bdf, Abaqus inp, Ansys cdb, DYNA k等
  • 支持所有主流CAE结果文件:Nastran op2, Abaqus odb, Ansys rst, DYNA d3plot等
  • 支持与HPC求解集成,计算完成后自动触发后处理数据流水线
  • 支持生成在线仿真报告 (支持内嵌三维结果,省去截取N张静态图片的工作),一个网址轻量化分享;支持自定义报告模板、支持导出为传统WORD/PDF格式
  • 创新的数据压缩、传输与渲染技术,支持快速显示千万级单元模型 (原始结果文件尺寸超过200GB)



数巧在线仿真报告系统Simright Composer, 支持在线编辑报告模板、自动生成报告(支持与HPC集成)、在线编辑报告、在线查看报告。区别于传统的WORD/PPT版本的报告,主要特色在于:

  • 在线轻量化编辑报告,节省下载结果文件、处理数据的时间;
  • 网页版报告支持嵌入三维结果,可360度旋转缩放进行查看。一方面节省了仿真工程师截取大量静态图片编写报告的时间,另一方面也方面报告查看者进行多角度多局部查看;
  • 内嵌三维结果的仿真报告以网址的形式进行分享,大大提升结果分享、方案评审的效率;

有需要的客户欢迎与我们联系:https://www.simright.com/contact_us
