CAE工程师必备转换神器—Simright Converter CAE模型格式转换工具(网页版/单机版)

2021-04-29

                                                                                                                                         #01  简介


CAE工程师在复杂的仿真测试流程工作中对一个模型可能需要使用多种有限元软件分析,在使用不同软件的过程中,划分网格是一项十分耗费时间的工作。数巧科技开发的CAE格式转换工具Simright Converter,提供了完整的节点和网格转换功能,并且提供了部分的约束、载荷、材料和截面属性转换功能,减少了用户在划分网格及设置材料和其他参数上所耗费的时间,提升了用户的工作效率。Simright Converter的模型转换品质明显优于市面上其他软件,节省了大量转换后的修补工作时间。

同时,Simright Converter充分发挥了互联网产品快速迭代的特性,用户上传的模型一旦转换失败,会在第一时间得到修复并快速上线。到目前为止,Converter已为全球用户成功转换了上万个模型。随着使用者和反馈的增加,Converter的功能会变得越来越强大。

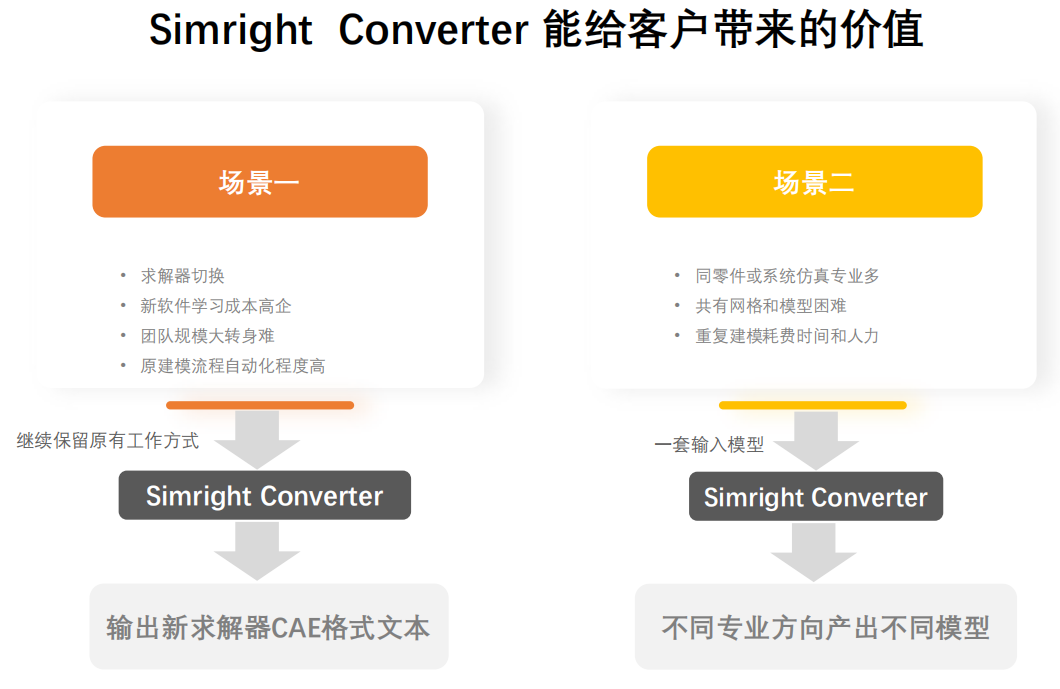

                                                                                                                                    #02  客户价值






#03 产品优势




  • 支持多种CAE格式之间互转

CAE软件制作模型的过程中,会有多种格式的输出。除去网格单元类型外,前处理还需要设置连接形式、加载约束等设置。这些过程在不同软件,不同求解器接口中,格式也会存在差异。Simright Converter(CAE模型转换)支持在多种CAE格式之间互转,如Abaqus .inp, Nastran .bdf, Ansys .cdb, LS-DYNA .k等。


  • 模型转换品质明显优于市面上其他软件

在不同CAE软件中,模型的节点与网格划分存在着差异。Simright Converter软件提供了完整的节点和网格转换的功能,使得格式不同的CAE模型可以进行高质量转换。对很多关键字的转换品质已明显优于市面上的其他工具(如Abaqus的part/instance、Nastran的RBE3单元、梁截面等)。


  • 提供了完整的节点和网格转换功能及部分的约束、载荷、材料和截面属性转换功能

软件兼容程度会受模型节点、单元、属性、材料、边界等条件约束,使得模型转换过程容错率降低,工程师在模型与软件适配阶段中,往往需要模型进行兼容修复工作,产生不必要的工作时间。Simright Converter经过不断地更新迭代, 使模型能够实现快速、高效相互转换,能够支持绝大部分主流约束、载荷、材料和截面属性等转换功能。用户减少了因为软件差异进行兼容性更改的时间,通过转换避免修改,节约时间成本,提高工作效率。


  • 同时支持单机版和网络版

对于不方便连接互联网的用户,可提供单机版,或者基于 B/S架构的私有云版本(部署在企业内网)。对于基于互联网使用产品的客户,Simright converter无需安装软件或浏览器插件,云端转换存档,随时随地使用,进一步提升前处理的效率


  • 快速反馈,快速迭代

格式转换这类工具的开发没有捷径,所有转换品质的提高都依赖于一个个细节的改进。Simright Converter充分发挥了互联网产品快速迭代的特性,用户上传的模型一旦转换失败,会在第一时间得到修复并快速上线。而这个工具随着使用者和反馈的增加,功能会越来越强,成为宇宙最强的CAE格式转换器不是梦。



支持转换格式如上表所示)





#05  产品类型

                                                                                                                                                                   *单机版

本地安装,本地使用。



*私有云版

基于 B/S架构的私有云版本(部署在企业内网)。

详情咨询 info@simright.com



*公有云版

 在线使用,按转换次数收费

•https://www.simright.com/apps/simright-converter





#06  案例场景



在主流CAE软件当中,Abaqus与Pamcrash(VPS) 两大求解器使用非常普遍,因此这两种CAE数据模型的转换需求就非常频繁,CAE工程师在进行文件格式转换的过程中,往往因为关键字、节点、材料等问题导致转换后格式文件不可用,解决这些问题占用了仿真工程师大量的工作时间。为了解决此类问题,CAE Converter(CAE模型转换软件)经过不断更新,实现了支持在线/本地方式的主流格式文件之间的高质量转换。


                                                                                                                                                                    用户案例

某用户仿真测试分析类型主要为跌落分析、冲击分析、静力学分析、模态分析,因故需要将原本主要使用的Abaqus求解器切换到Pamcrash(VPS)求解器,产生了大量Abaqus到VPS的CAE数据模型转换需求。目前市场上的其他转换软件,转换后的模型基本都会丢失大量细节信息,需要人工对转换后的模型进行手动修复,浪费人力资源的同时,极大的延误项目进度。如果让工程师完全切换到的新的前处理软件建模,并学习新求解器的关键字,则学习周期长,时间成本高。而且过往积累的模型库和前处理二次开发脚本,都无法继续使用,产生了更大的数据资源浪费,对研发效率产生巨大的影响。数巧科技针对客户需求不断优化自己的产品,提供了Simright Converter单机版解决方案,在保证用户数据模型安全性的同时,解决了Abaqus到VPS的数据模型自动转换的需求。超过80%的首批测试模型已经实现了无损转换,生成的.pc文件VPS可直接计算,结果与Abaqus接近,可直接使用。少于20%的模型经过少量手动修改,即可直接计算,且有望在近期实现完全自动转换。
