Simright辅助灯具设计

灯具对人类文明的发展推动作用巨大,一方面,现代灯具设计越来越崇尚风格多样,且灯具的作用不局限于照明,在房屋装饰上面也有不小的辅助作用;另一方面,灯具工作过程中产生的热量对照明效果有一定影响。因此有关灯具的外观设计及结构优化一直作为整个照明行业的研究方向。

以往针对大功率LED灯具的有限元方法多集中在结构分析及热分析模块,应用有限元方法可以很好地解决设计过程中的结构振动,疲劳及散热问题,从而缩短新产品的研发周期和现场试验成本。可以说,CAE技术在照明行业中的作用举足轻重。

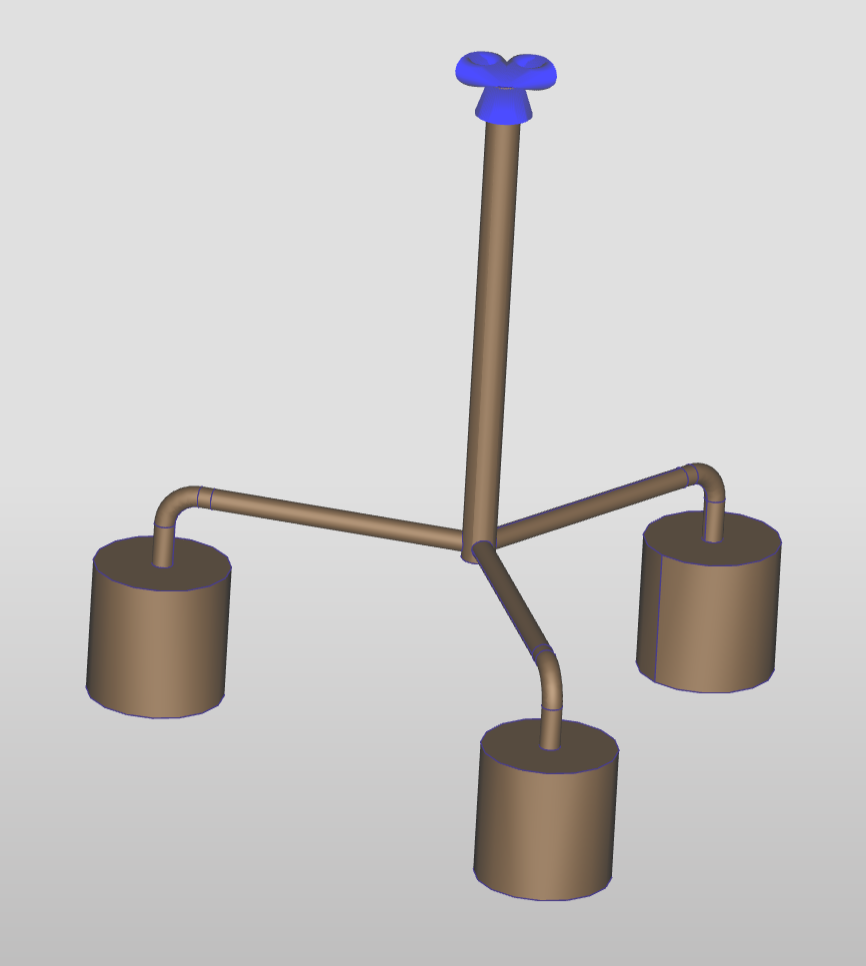

相比大功率LED灯具,普通照明灯具在整个行业内也占据了很大一部分,如公共场合下的照明系统,其作用主要在于照明,因此在装饰美观层面并没有更高要求。对此类灯具的设计仅需考虑自身重力作用。Simright Simulator可模拟自身重力加速度荷载,如下图所示普通三头吊灯,材料为合金,安装于室内,不考虑风载等因素。

将模型导入Simulator中,赋予材料属性,在吊灯顶部施加固定面约束,同时施加自身重力加速度,划分网格后提交求解。求解完成后自动弹出后处理界面,选择查看位移云图及应力云图,如下图所示。

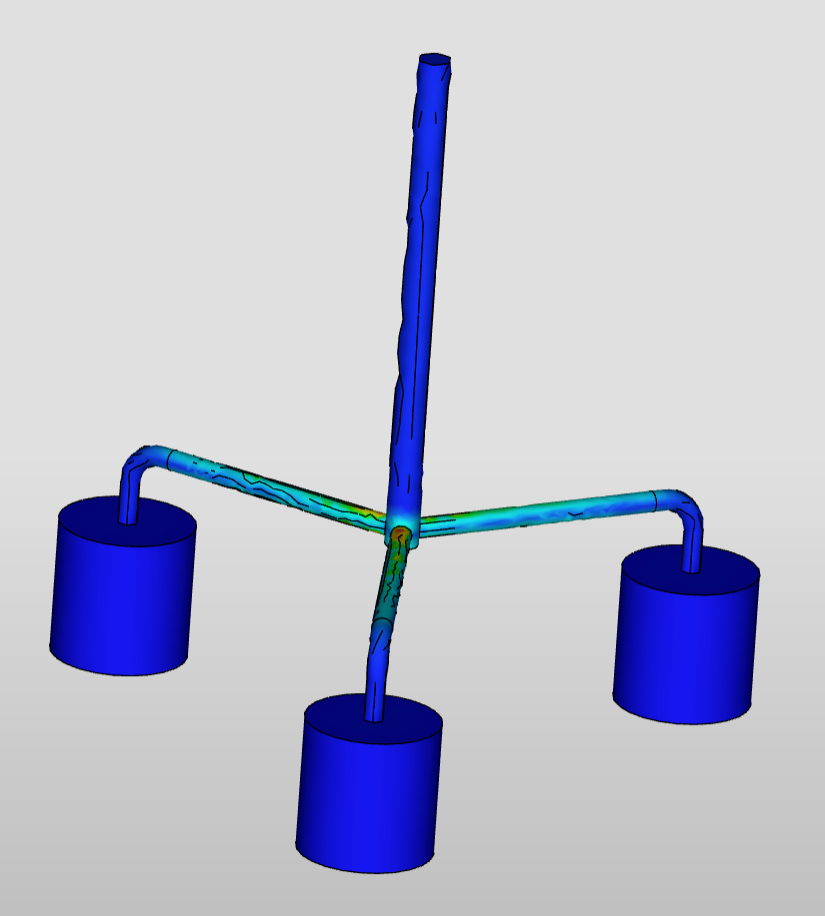

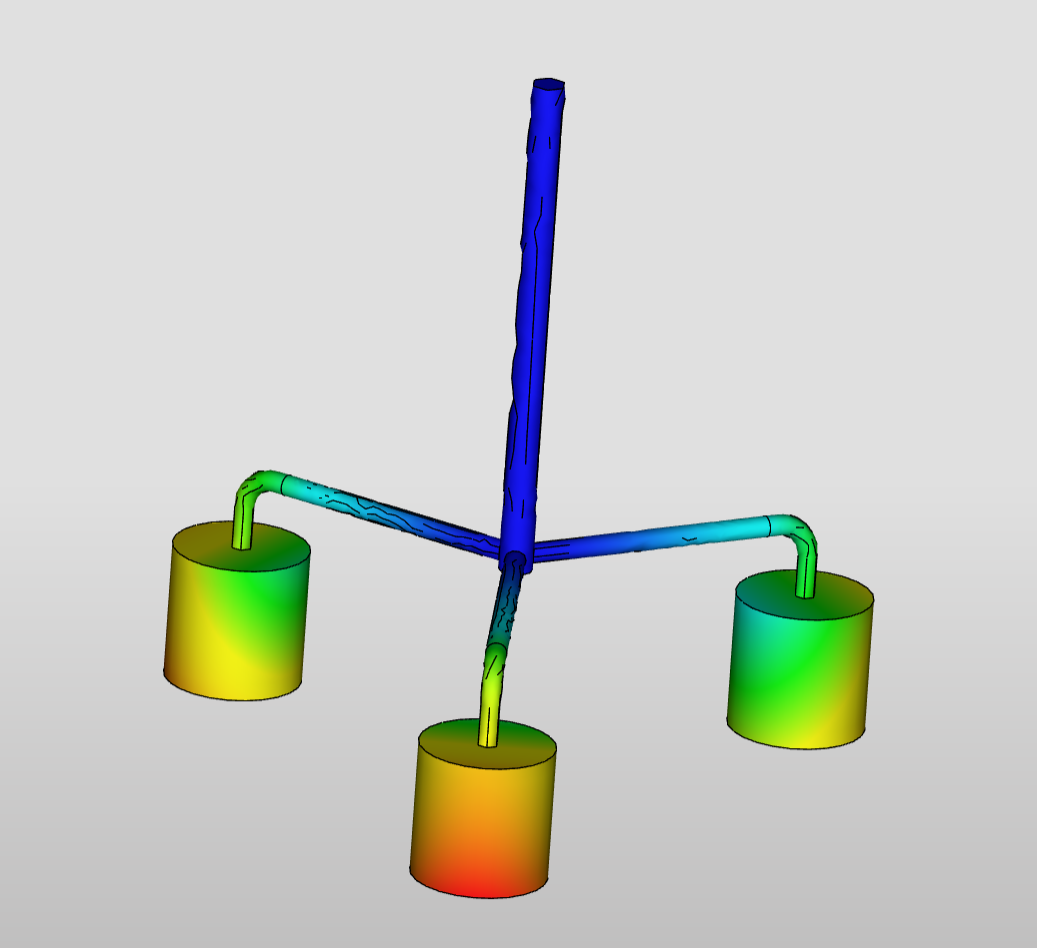

从位移云图可以看出最大位移都发生在吊灯底部,表明吊灯在安装后容易因自重而发生弯折,因此分支杆应选刚性材料;从应力云图可以看出应力多集中在吊灯主杆与分支杆连接处,故该处最容易发生断裂,在灯具设计时应首先考虑连接处材料的许用应力是否满足实际需求。
